Een besturingskast bouwen in 3D met virtual prototyping

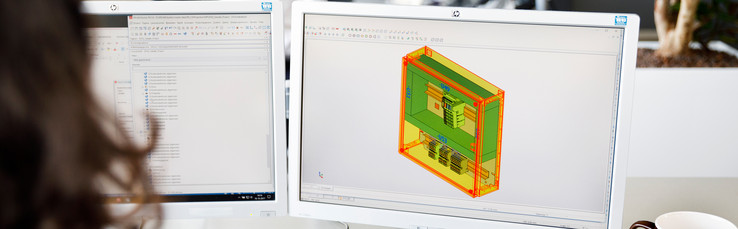

Een besturingskast bouwen kan sneller en efficiënter met virtual prototyping. De paneelbouwer ontwerpt de kastindeling vooraf met behulp van een 3D model op de computer. Dat scheelt een hoop gepuzzel en dus tijd op de werkvloer. Als u de componenten virtueel plaatst, is direct duidelijk of ze passen. De besturingskast daadwerkelijk bouwen is vervolgens een fluitje van een cent.
Paneelbouw vraagt vakmanschap, tijd en precisie. En vakmensen die zijn schaars. Nu nog is de paneelbouwer verantwoordelijk voor ontwerp en montage van besturingskasten. Met virtual prototyping ligt de nadruk op het ontwerp. De paneelbouwers zetten hierbij al hun kennis en ervaring in om de kastindeling alvast virtueel, dus in 3D te ontwerpen. De klant kan daardoor in een vroeg stadium al bekijken hoe het ontwerp van de kast eruit gaat zien. Zijn er wijzigingen dan is aanpassing nog mogelijk zonder hoge kosten.
Efficiënt een besturingskast bouwen
Is het 3D ontwerp van de besturingskast eenmaal goedgekeurd, dan kan de software een hoop routinewerk uit handen nemen. Die kan de routing van de bedrading bepalen en bedradingslijsten spanningsgericht (bijv. 230V doorverbindingen) genereren. Ook boorsjablonen worden automatisch gegenereerd. Het is zelfs mogelijk om automatisch een CNC-machine aan te laten sturen, die de gaten alvast in de behuizing boort. Voor het in elkaar zetten van de kast is daardoor geen vakkennis meer nodig. Een monteur kan de besturingskast bouwen, al dan niet onder supervisie van de paneelbouwer.
Schema’s besturingskast
Een besturingskast in 3D ontwerpen kan alleen als het hele ontwerpproces daarop is afgestemd. De elektrotechnisch engineer moet een schakelschema aanleveren volgens een ontwerpmethodiek die naadloos aansluit op virtual prototyping. Daarnaast moet de artikelen database die voor de schema’s wordt gebruikt, ook 3D macro’s bevatten van alle gebruikte componenten. Anders kan de software voor virtual prototyping de besturingskast niet in 3D genereren. Tot slot heeft u natuurlijk de juiste software voor virtual prototyping nodig.
Voordelen 3D prototyping
Is het hele proces van ontwerp tot het bouwen van een besturingskast eenmaal ingericht voor virtual prototyping dan betekent dat een enorme efficiencyslag. Klanten krijgen in een vroeg stadium al een 3D ontwerp te zien, zodat wijzigingen nog voor de daadwerkelijke bouw kunnen worden meegenomen. De kans op kostbare fouten is aanzienlijk kleiner, omdat de software zelf onmogelijkheden in het ontwerp aangeeft. Het is ook eenvoudig om te onderzoeken of de kast een maat kleiner kan. Wat weer een besparing kan opleveren.
Besturingskast bouwen eenvoudig
Ook de besturingskast bouwen is veel makkelijker. Alle denkwerk gebeurde al in de ontwerpfase. Aan de hand van eenvoudige schema’s en sjablonen kunnen monteurs de panelen in elkaar zetten. Afhankelijk van de mate van automatisering kunnen die werkzaamheden zelfs worden uitgevoerd door mensen zonder enige technische achtergrond. Paneelbouwers krijgen hierdoor ruimte om door te groeien naar een plek waar hun expertise veel beter tot haar recht komt, zoals de functie van paneelontwerper.
Virtual prototyping met EPLAN Pro Panel
EPLAN Pro Panel is een CAE-oplossing voor de 3D-engineering van besturingskasten en schakelinstallaties. De module ondersteunt het hele proces van paneelontwerp tot aansturing van productiemachines.
