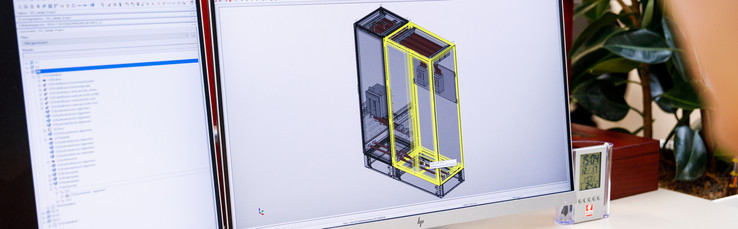

Schakelkasten tekenen kan makkelijker en slimmer
Een schakelkast tekening of schema’s ontwerpen gaat een stuk sneller wanneer u macro’s gebruikt. En zo zit EPLAN bomvol handigheden die het leven van de elektrotechnisch engineer makkelijker maken. Toch zien veel engineers er tegenop om zich in de software te verdiepen. Als ze een schakelkast tekenen of een schema ontwerpen gaat het immers om maatwerk, dus waarom tijd investeren in programmeren?
Als u bezig bent met een schakelkast opbouw dan zijn er altijd wel onderdelen die veel voorkomen. De meeste engineers kiezen er dan voor om die bouwstenen te kopiëren uit oude schema’s en die te plakken. Denk daarbij aan een bepaalde schakeling of een motorstarter. Dat is inderdaad makkelijk. Maar met een eenmalige tijdsinvestering kunt u deze bouwstenen ook omzetten in een digitale bouwsteen, een macro. Niet nodig? Als u de volgende keer bezig bent met een schakelkast tekenen, hoe vaak grijpt u dan terug op oude tekeningen? Het antwoord zal u verbazen.
Voordeel van macro’s
Naast het gemak is een voordeel van macro’s dat u ze in verschillende varianten kunt maken, bijvoorbeeld een motorstarter met verschillende vermogens. Meer vermogen vraagt ook andere keuzes tijdens het schema’s ontwerpen. Dat kan tricky zijn als u een schemadeel kopieert. Door de verschillende varianten vast te leggen in macro’s hoeft u daar maar één keer over na te denken. Daarna is het een kwestie van de juiste variant kiezen en slepen.
Minder fouten bij schema’s ontwerpen
Een groot voordeel van macro’s gebruiken, is dat de kans op kostbare fouten minder wordt. Als u bezig bent met schema’s ontwerpen, dan kan ‘effe’ kopiëren en plakken handig lijken. Maar in de praktijk blijkt dat de kans op kostbare fouten en tijdverlies toeneemt. Misschien kiest u per ongeluk de verkeerde variant? Bij de paneelbouw kan blijken dat de verkeerde componenten zijn besteld of dat de componenten niet passen. Door gebruik van macro’s had u dit kunnen voorkomen.
Schakelkasten tekenen uitbesteden
De allergrootste winst behaalt u met standaardisering van werk, zoals een schakelkast samenstellen en het uitvoeren van een warmteberekening. Technische expertise is schaars, ook in de elektrotechniek. Hoe meer componenten u kunt standaardiseren en dus vastleggen in macro’s, hoe makkelijker het wordt om tekenwerk uit te besteden aan collega’s die minder ervaren zijn. EPLAN rekent namelijk ook door of de gekozen artikelen en componenten op elkaar aansluiten.
Standaardisering artikelen
Vindt u macro’s nog steeds een stap te ver, begin dan met het opbouwen van een artikelen bibliotheek. Leg vast welke artikelen u wilt dat er standaard wordt gebruikt als u of uw collega-engineers een schakelkast op maat tekent of schema’s ontwerpen. Standaardisering leidt automatisch tot hogere kwaliteit en een uniforme uitvoering per klant. En dat betaalt zich terug in de montage, bij de inkoop en in het onderhoud en dus in uw marge.
Dubbel en dwars
Dus: gaat u weer een schakelkast tekenen, sta dan eens stil hoeveel onderdelen u kopieert. In onze ervaring bestaat de helft van maatwerk uit veel gebruikte bouwstenen. Zet ze om in macro’s of besteed dit werk uit aan een collega die dat wel leuk vindt of er wel tijd voor heeft. Die investering verdient zich dubbel en dwars terug.
Aan de slag met macro’s? Bekijk onze how-to video en ontdek hoe u macro’s in kunt zetten om uw engineeringsprocessen te optimaliseren.
